在壓鑄過程中，通常的壓射功能為：慢速壓射，一級快速壓射，二級快速壓射和增壓。其中慢壓射的作用是推料前行并防止合金液從入料口溢出，一級快壓射的作用一般為由慢到快的過渡壓射，用較快的速度推料以實現排氣和金屬液的保溫，一級快壓射多數還用于錘頭跟蹤，根據壓鑄件成型生產的需要，使用過渡壓射時，也可增加錘頭跟蹤單獨控制功能，二級快壓射與增壓功能分為一鍵式和二鍵式兩種，小噸位壓鑄機的二級快壓射與增壓相連為一鍵式控制，大噸位的壓鑄機二級快壓射與增壓獨立控制為二鍵式，增壓起始切換點按時間或行程位置獨立控制。

2、壓鑄過程分析

2.1壓鑄件分析

       汽車水泵蓋壓鑄件如圖1所示，零件平均壁厚為2.5mm，材料為ADC12，水泵蓋是汽車零件中結構較為復雜的殼體零件,是較關鍵件。且需要進行氣密性實驗以防止漏水,由于汽車水泵蓋毛坯是壓鑄件，需要經過壓鑄工藝形成水泵蓋毛坯,因此，壓鑄出的水泵蓋毛坯質量好壞更將直接反映水泵的整體質量。在水泵蓋毛坯生產工藝中,鑄件組織致密是關鍵。要想解決此問題，則需要科學的壓鑄參數計算與合理的工藝調節。

2.2壓鑄機模具及鑄件數據

       結合DCC400壓鑄機，系統壓力為140kg/cm²時的空壓射速度6m/s，錘頭直徑選Φ6cm，結合模具后的空壓射行程為43cm。毛坯和集渣包重量M=650g（內澆口以上），澆鑄全重MZ=1150g（含澆排系統），毛坯投影面積約為228cm²  ，鑄造總投影面積，

2.3壓射分析

       如圖2所示，通常的壓鑄過程由以下步驟組成:

①.以慢速壓射封住入料口，以防鋁液溢出。

②.以一級快速壓射推料讓合金液充填至內澆口位置。

③.以二級快速壓射推料讓合金液充滿型腔。

④.通過增大壓力將鑄件壓實。

⑤.最后待鑄件冷卻固化后開模取件。

3、切換點確定

①.△1點對應入料筒的B點，當采用短入料筒時，△1向△2方向移動，同時△1始終保持對應B點。

②.△2點:當料溫低或充填率低亦或薄壁鑄件時， △2接近對應A點，反之接近△3點。

③.△3點:通過計算LH來確定，通常錘頭壓射到△3點時，合金液達到G點，如果需要提前及滯后充填，那么△3點需要相應右移及左移。

④.△4點: 一般設定在突出分型面10-20mm位置，有時也可設定在模具分型面的對應位置，但是因射出行程超限不得不加長分流錐結構時，△4點也可設定在分型面右側，總之，調整原則：首先位置設置不能超出射出行程允許范圍，其次位置設置必須確保錘頭能順利復位。

⑤.為了確定△3點，需要計算L_H

       式中 M:毛坯和集渣包重量(內澆口以上，含集渣包)

    A_P:錘頭截面積（也稱為入料筒內孔截面積，由直徑Φ60求解）

     ρ:合金液體密度

將數值代入公式⑴: ，

4、壓射過程之速度確定

4.1慢速壓射速度V_S

      V_S的大小一般以合金液不從入料口溢出為原則，通常V_S為0.2-0.4m/s之間為宜(可不做調整)

4.2一級快速壓射速度V_L

一級快壓射速度的確定需要考慮錘頭跟出及過渡性速度兩種情況

 4.3二級快壓射速度的確定及對應二級快壓射速度的調節:

     二級快壓射速度V_D的大小取決于模具界限速度V_PC和壓鑄機實際推料速度V_P 。模具界限速度和壓鑄機實際推料速度又取決于充填時間t，內澆口速度V_g，系統壓力P_a

式中 M：毛坯和集渣包重量（內澆口之上含集渣包）

式中V_D  ：壓鑄機設定速度，也是空壓射速度，可通過改變系統壓力調節，系統壓力為140kg/cm²時的空壓射速度6m/s

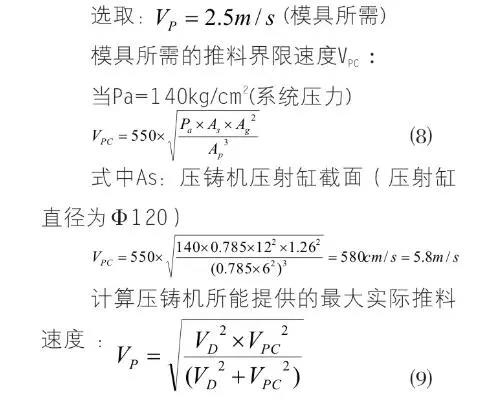

       壓鑄機所能提供的最大實際推料速度V_P=4.17m/s 大于所需2.5m/s，說明所選壓鑄機能量足夠。

       設定壓鑄機速度V_D ：

       由于壓鑄機所提供的 遠大于模具所需2.5m/s的速度，說明壓鑄機能量有過剩，即P_a不需要取140kg/cm²，所以需要調節系統壓力，優化設計，當選取

速度閥門的開度可以設定實際所需的空壓射速度為小于等于5m/s。優化后壓鑄機可提供的最大實際推料速度：

 通過比較可知:降低系統壓力讓壓鑄機與壓鑄模系統更匹配。計算需要設定的壓鑄機空壓射速度，

 通過調節壓鑄機速度閥門開度將壓鑄機的速度設定為2.9m/s。

5、增壓確定

壓射比壓P取80MPa時，模具脹型力：

根據力學原理可知：錘頭部，射出缸，增壓缸三段受力相等，由此可得出公

A_P：錘頭截面積（錘頭直徑為Φ6cm）；     P：錘頭處合金液壓射比壓，此時設定為80MPa

A_Y：增壓缸截面積（增壓缸直徑為Φ16cm）；P_Y：增壓缸需設置的壓力

6、方案分析與優化：

   ①. 內澆口速度大小的優化

       由錘頭實際推料速度V_P=2.5m/s，代入公式（7），求得:V_g=56 m/s 。盡管大小在標準充填速度為20-60 m/s范圍之內，但壓鑄模內澆口處將可能會產生早期龜裂現象，說明內澆口速度較大。若將內澆口截面積增大至153mm²時，則V_g=46 m/s  ，速度減小雖然會延緩龜裂產生，但因澆口截面加大將增大去除澆口的難度，經權衡維持現狀，不改變內澆口截面積。

②.充填率高低的優化

     標準充填率一般在30%-70%之間，過低過高都會影響澆注。水泵蓋現狀設計充填率略低，工藝較窄。但當通過加長分流錐使L_K=380mm時，代入公式（2），求得Ψ=43％ ， 充填率可以得到提高，代價是加大模具制造難度，且因分流錐過長使其溫度偏高而影響產能，經權衡選擇提高充填率，同時使用附有特制冷卻器的加長分流錐。

本文作者：張玉璽
