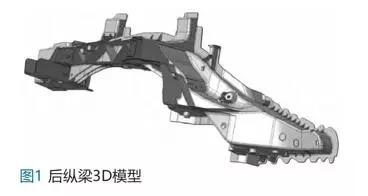

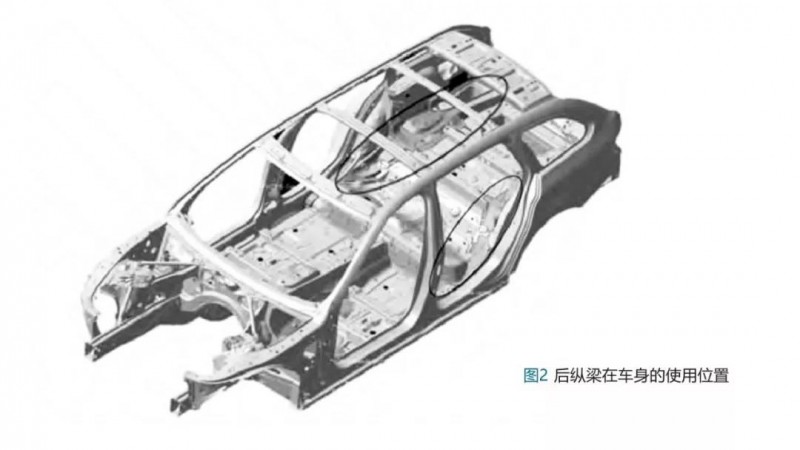

該結構件名稱為后縱梁，分左、右兩個型號，材質A1SilOMgMn，零件重量約 15k}，范圍尺寸約為1400mmx400mmx500mm，平均厚度3mm，結構較復雜。

      A1SilOMgMn為AI-Si-Mg-Mn系高強韌鋁合金，鑄造性能好，尤其是高真空壓鑄性能好，可通過熱處理進一步強化，因此在薄壁、結構復雜、受負荷的汽車結構件中應用廣泛。

    現將某大型鋁合金結構件的全生產流程做簡要介紹，為廣大讀者提供參考。

1、毛坯生產

 1.1壓鑄

      歐洲整車企業都擁有鑄造子公司，負責大型、復雜鑄件的研發和生產，同時為了降低成本，會將剩余加工工序采用外包的方式委托“后處理”企業進行生產。這樣的生產方式細化了市場分工，提高了汽車零部件生產的專業化和自動化程度，但也為物流、信息流、組織協調生產提出了更高的要求，這也促進了歐洲企業對管理技術的不斷創新和應用。

    該結構件壓鑄工序主要涉及壓鑄機、壓鑄模具、合金材料、合金液處理、真空應用、工藝參數優化等因素。

1.1.1壓鑄機及模具

      本產品使用的是4400t大噸位布勒冷室壓鑄機，一模兩件，與小噸位壓鑄機相比，可以提供較高的鎖模力，鑄件結構更加致密，提高了產品質量和性能。

1.1.2真空壓鑄

      壓鑄件中的氣孔會造成局部應力集中，成為裂紋源，導致鑄件強度和抗疲勞能力降低l刀，真空壓鑄是減少氣孔問題的有效方法之一。采用真空壓鑄技術，將壓鑄模內壓室和型腔內的氣體抽出，使金屬熔液在相對真空條件下填充型腔，能顯著減少鑄件內的溶解氣體和氣孔，提高鑄件內部組織的致密度。壓鑄件可進行熱處理，從而提升了綜合力學性能.

1.1.3模具

      由于零件形狀復雜、壁薄、冷卻速度快，在壓鑄工序會產生較大應力，應力又導致了變形，為了保證鑄件出廠尺寸，在模具設計階段就考慮了反變形量，同時正確的模具冷卻設計對凝固過程有決定性影響。

1.1.4信息化

      在壓鑄過程中，對澆注溫度、模具溫度、低/高壓射速度、充型時間、保壓壓力、真空度等重要數據進行記錄和實時監控，嚴格監控產品品質。所有出廠合格的毛坯件都由激光打標機刻上二維碼，實現對后續加工的信息化和可追溯化管理。

1.2包裝與運輸

      將去除澆道系統、飛邊的鑄件做出廠質檢，結構完整、外形輪廓尺寸合格、無其他鑄造缺陷的鑄件裝箱發往外包機加工企業。

      整車廠為產品最終用戶，根據產品形狀和貨車車廂尺寸，為其設計了專用料框，零件均使用夾緊機構固定在料框中防止互相接觸、磕碰，保證毛坯在運輸過程中的經濟性和安全性。運輸零件的貨車使用標準側簾箱式貨車，配合裝卸貨平臺使用。車廂側簾拆卸極為便捷，兩側和后側均可卸貨，車身與車頭可分離，司機無需等待上下貨時間;這些都提高了運輸?shù)陌踩�和效率�?/span>

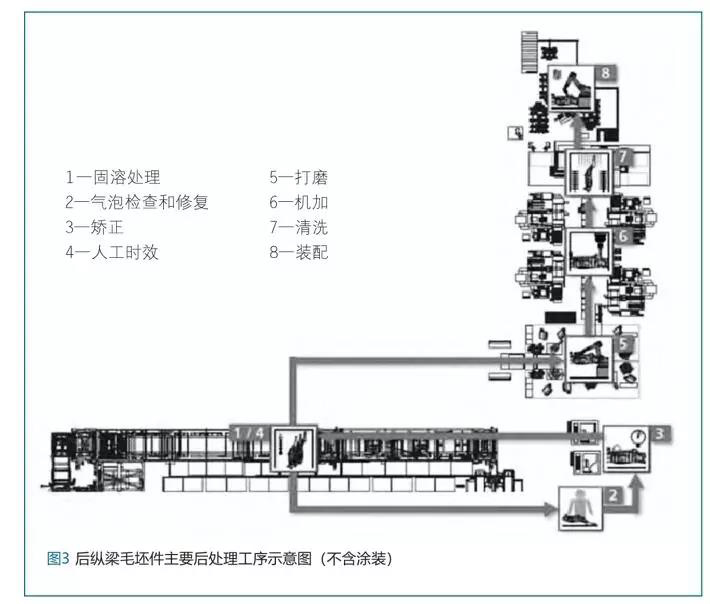

2、后處理加工

2.1進場檢驗

      箱式貨車進廠后利用叉車將裝滿毛坯件的料框卸至生產線的上料點緩存區，由工人對照發貨單和人場檢測表，進行外觀檢查，查看是否存在明顯的鑄造缺陷和運輸過程中是否有損壞和污染。

2.2熱處理T7

        為了提高鑄件的力學性能、耐腐蝕性能、尺寸穩定性、切削加工性能和焊接性能，需要對壓鑄毛坯件進行熱處理。一般而言，普通壓鑄件由于含氣量高，無法進行高溫處理。因?yàn)殍T件中的氣體在高溫?zé)崽幚硐掳l(fā)生膨脹聚集，造成鑄件表面鼓泡，同時嚴重降低鑄件的伸長率。由于該鑄件采用高真空壓鑄，鑄件中含氣量可低于15m1/100g，甚至低于lOml/100g，可以對鑄件實施T7熱處理。 T7熱處理可同時顯著提高鑄件的強度和韌性。

      裝滿毛坯件的料框通過輥道輸送至熱處理上料工位，由工人將零件從料框中取出，擺放在熱處理托盤上，每個托盤上擺放3件。每個熱處理托盤都陶瓷二維碼一一對應，托盤自動通過掃描儀時，數據自動上傳至ERP系統。

2.2.1固溶處理

      進行T7熱處理(固溶處理加穩定化處理)，固溶溫度和時間嚴格按照工藝要求執行，使合金內的可溶相充分溶解。固溶處理后微觀組織會發生變化，共晶硅發生了熔斷、�；�、球化，會均勻分布在a -Al固溶體上。富Mg相也充分溶解在a -Al固溶體中。

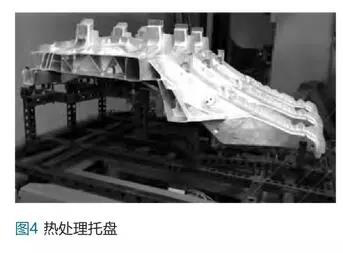

      零件由于在壓鑄過程中的冷卻速度非�？�，再加上不平衡凝固造成的應力集中，因此在熱處理工序中，零件容易變形，如果變形控制不好，后續的機加工、裝配均無法實現。熱處理托盤是熱處理工序的重要工裝，合理的設計可以大大減小零件在熱處理過程中的變形，為后續的矯形工序創造有利條件。托盤的設計和修改是個動態的過程，是由生產實踐和軟件模擬不斷優化和檢驗的過程。

2.2.2空冷

      該連續通過式熱處理爐為了節省空間，采用多層設計，第一層為固溶處理層，第二、三、四層為時效處理層，工件和托盤的轉運通過提升機完成，溫度控制精度為30℃。保溫時間結束后，托盤和零件進人空冷工位，同時對4個托盤進行空冷，空冷時間、冷卻速度按照工藝參數執行。處理結束后，零件冷卻至室溫，零件掃二維碼，數據進人熱處理爐數據庫和ERP系統。

2.3氣泡檢查和修復

      固溶處理結束后，零件輸送至氣泡檢查工位，檢查零件是否出現氣泡，氣泡尺寸直徑、氣泡群大小、氣泡間隔距離和裂縫尺寸，按照檢測標準確定不合格品，合格品上的小氣泡可以用錘子輕輕敲擊，消除氣泡。氣泡檢查和修復工序結束后，掃二維碼，數據上傳ERP系統。

2.4矯正和檢測

       零件的變形主要發生在風冷淬火過程中，而在隨后人工時效過程中變形很小。鋁材零件淬火后在晶體形成前材料非但沒有變硬，反而變得比之前更軟，塑性更好，在風冷淬火后對其進行校形，而后再進行人工時效，以穩定零件尺寸，減小后續變形。

       由于此產品形狀復雜、體型較大，需要控制27個點的形位精度，人工校形難度非常大，會嚴重影響生產質量和效率，因此采取了自動矯形機，此專用設備配備有20多個測量探針，液壓站提供矯形力，PLC根據測量探針的實時數據計算矯形力。各監測點實際偏差以圖表形式顯示在屏幕上，方便操作員及時了解矯正情況，偶爾配以手動矯正，這樣就滿足了質量和效率的要求。該產品分左右兩個品種，因此布置兩臺矯形機，分別處理左右件。每臺設備有經過質檢的標準樣件，每矯正25件產品，用標準件重新對設備進行一次校訂。

      自動校正后的在產品上用綠色記號筆標記，掃描二維碼，擺放至熱處理支架，傳送輥道將零件和熱處理托盤返回輸送至熱處理爐，進行人工時效處理。

2.5熱處理(穩定化處理)

     淬火后，零件組織產生過飽和固溶體，金屬結構處于不穩定結構，由于此產品對尺寸穩定性有較高要求，必須在長期使用的條件下形狀和尺寸變化能夠保持在規定范圍內，因此必須進行穩定化處理，經完全人工時效后以Mg₂Si強化相的形式析出，獲得高韌性和高強度的零件。

      按照工藝確定的溫度和時間進行人工時效處理，結束后由人工在工件上用打標器打上永久性記號，并用綠色記號筆標記。熱處理后的零件抽檢機械性能，用水刀在零件指定位置取樣，包括:屈服強度、抗拉強度、布氏硬度、鉚接性能。屈服強度要求Rp0.2≥110MPa，抗拉強度Rm≥170MPa，延伸率A≥10%。完全人工時效后，使強化項析出，提高強度。與后續機加工時間間隔不能超過72小時。

2.6自動打磨

      所有配合面、接觸面、安裝部位都需要光滑、無毛刺，打磨工序會產生大量粉塵和噪音，環境惡劣，工作強度大，在產量較大的情況化，采用了機械手自動打磨，完全封閉的打磨隔間將粉塵、噪音隔離，除塵系統保證了隔間中空氣粉塵100%收集，收集的粉塵自動加水形成糊狀輸送至清理小車。

      操作工將左右工件分別擺放至兩條輸送帶，輸送進人自動打磨隔間定位位置，機械手掃描工件二維碼后抓取鑄件，按照工藝路線進行自動打磨。

    打磨隔間配備6臺ABB機械手，打磨后的工件擺放至皮帶輸送機，輸送至機加工區域。

2.7機加工

      機械手從皮帶輸送機上抓取工件，擺放至機加工中心，為了匹配90秒/件的產能，共配備了4臺5軸高速加工中心，工件裝夾1次即可完成所有加工面、深孔、攻絲的加工，共加工38個直徑5.5mm-20mm的通孔、盲孔和螺紋孔。加工中心選擇Chiron Mill 2000立式5軸銑床加工中心，選擇該設備主要是根據機床效率、加工產品的精度和機床的可靠性。

2.8清洗

      清洗工序也實現自動化，機械手將機加工后的零件擺放至輸送輥道支架上，自動運行至清洗室內。用PH值7－11的50℃的清洗液以3－4bar的壓力清洗機加工后的零部件，隨后用經過加熱的壓縮空氣吹干，由機械手拾取并擺放至裝配工位。

2.9裝配

      裝配之前設置人工檢測工位，可抽檢清洗后的產品，檢測機加工的各加工面、深孔、螺紋的誤差和表面潔凈度。

      整個零件需安裝7個內螺紋、2個(左件)或4個(右件)盲鉚釘，采用全自動安裝，由3臺機械手和自動供料系統組成，機械手配備自動檢測設備，如出現不合格品，由人工完成返修。

2.10電泳涂裝、裝箱發貨

      為了提高耐腐蝕性能和美化外觀，經過檢驗合格后的產品，經過清洗、電泳涂裝、烘干后，抽樣檢測不同部位的涂裝層厚度、表面形態、附著力、耐腐蝕性等指標。經最終出廠檢測，質量合格的產品包裝、發貨到整車廠。

3、質量

3.1質量體系和標準

      質量為制造型企業生存的命脈，特別是歐洲汽車零部件企業，嚴格遵守各項質量標準。其中包括:IS09001國際質量體系標準、ISO50001能源管理、IS014001環境管理體系、IATF16949汽車產品質量體系、整車廠各項質量標準。同時企業還采用精益管理、Audit質量管理、FMEA潛在失效分析等，以此確�？蛻魧�質量和產量的要求。

      特別是整車廠的質量標準，針對該鑄件，在合同簽訂中明確提出需要外包企業遵守的各項質量標準，加工企業會認真研究客戶的各項質量標準、嚴格按照合同規定進行產品的生產、交付。

3.2質檢相關

      按照客戶質量協議，配置的主要檢測及周邊設備有:三坐標測量儀、三維光學掃描儀、著色滲透探傷設備、水刀、顯微鏡、力學性能檢測設備、化學實驗室。

       在產品加工過程中，利用在線和線下檢測設備，全流程監控產品質量，例如:熱處理后的零件通過檢測電導率，以檢測熱處理硬度和狀態的均勻狀況;機加工后使用三坐標和三維掃描抽樣檢測加工尺寸;在自動裝配到內作業的機械手，配備有自動拍照檢測工位，將裝配完成的每個部位進行拍照，與存儲的標準圖樣比較、分析，確保產品質量和精度要求;同時通過每道工序?qū)α慵�二維碼的掃描和設備加工參數的集成，實現自動采集數據、儲存數據、分析數據，不僅使生產情況及時傳送給管理者，同時也實現了汽車行業對零部件可追溯性的要求。

4、總結

      目前國內鋁合金壓鑄件的后處理普遍采用按照功能分區的方式組織生產，使用產品專線生產的仍很少。

      專線生產的前提是單一產品產量大，優勢是自動化程度高、人工需求少(不含鑄造、涂裝工序，每班只需8名操作工)、生產效率高(產品節拍90秒/件)、質量穩定，缺點是投資大、柔性較差、對組織生產、設備管理要求較高。

      由于歐洲汽車產業人工成本較高(普通操作工的雇主成本已超過4.5萬歐元/每年)并且逐年上升，為了降低人工成本、保證產品質量，歐洲鑄造及后處理企業越來越向著專線自動化、信息化的方向發展。高度自動化使歐洲制造型企業最大程度的減少對勞工的依賴，得以在激烈的全球市場競爭中生存。

      汽車鋁合金壓鑄件的加工流程繁多，這增加了生產管理的難度。為了實現質量、產量目標和生產效率的不斷提高，不僅需要現代化的設備，更需要優秀的技術和管理人才、嚴謹?shù)膽B(tài)度、以及科學的現代管理方法。希望本文能為國內類似加工企業提供一些有用的參考和借鑒。

本文作者：中國汽車工業工程有限公司 劉楠楠
