摘要：主要介紹了車身結構件的成形發展及趨勢，以及其生產制造的影響因素。著重介紹了在高真空鋁鎂合金車身結構件壓鑄模具的開發設計中的關鍵因素，如澆注系統設計、模具溫度控制設計、真空結構設計等。

隨著環保和節能的需求，汽車輕量化設計已經成為世界汽車發展的潮流。汽車每減重10％，可提高燃油效率約7％。汽車輕量化的發展，離不開材料、成型技術、設備、結構設計等相關領域的發展。其中利用鋁鎂合金高真空壓鑄替代傳統的鋼板沖壓、焊接等工藝是汽車輕量化發展的關鍵技術之一。

發達國家早在20世紀90年代就開始利用壓鑄工藝來實現鋁、鎂合金替代鋼板的結構件成形。在成形工藝，新型材料，壓鑄機設計以匹配結構件生產的特性等方面做了大量的工作。根據 DUCKER   WORLDWILD 市場調研，2015年汽車上鋁用量增加到190kg。從2012年到2015年將近23kg的增量來自于結構件的發展，見圖１。

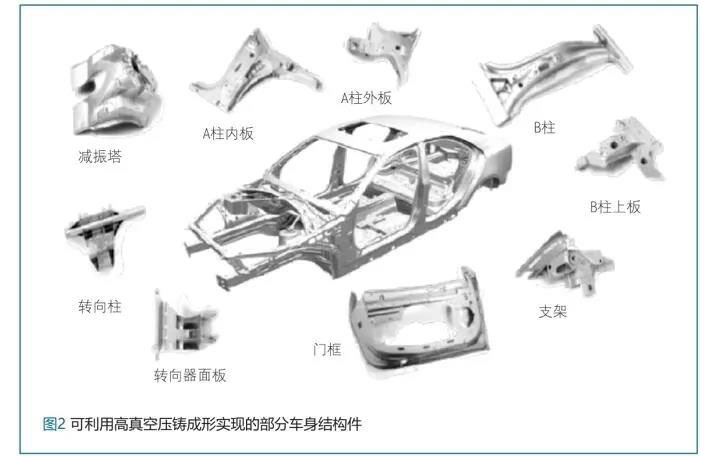

自2011以來，隨著國內主機廠的發展及布局，鋁鎂合金壓鑄結構件的需求迎來一個高增長的趨勢。把傳統的鋼鐵材料換成鋁合金或鎂合金，要求鋁合金或鎂合金結構件必需具有如下力學性能：良好的伸長率、良好的抗拉強度和屈服強度，可以進行熱處理，以及可以進行焊接處理。目前可利用高真空壓鑄工藝開發的部分車身結構件見圖２。

１、　影響壓鑄結構件質量的因素

高真空壓鑄的本質是為了避免壓鑄件產生缺陷，結合了結構件的特性，一般需要經過的流程見圖３。而每道流程都有各自的影響因素需要嚴格地控制。如鋁合金材料的成分是否準確，熔煉的鋁液密度是否合格，壓鑄件是否含有氣泡，是否可焊接，熱處理后的力學性能是否達標，整形的尺寸是否合格等。

２、壓鑄結構件的模具設計開發

2.1　澆注系統的設計

在進行澆道設計及模擬分析之前，需要對鑄件有個初步的質量缺陷預判，以獲得一個準確的填充方位。在正式進行澆注系統設計的過程中，需要對流道進行不斷的優化，某零件澆道優化的對比見圖４。

從圖４中可以看出，第１次的填充過程出現２股澆道對沖而卷氣的區域，經過內澆口的調整，該區域的卷氣現象得到改善。其次，在渣包的設置上也要滿足整個流態的需要，在流態尾端將空腔內氣體排出。

2.2　模溫控制的設計

結構件往往結構復雜，產品尺寸較大。因此在壓鑄生產過程中控制模具的溫度，需要在模具結構上進行合理的設計，見圖５，模具在生產過程中達到模溫相對平衡，可以提高生產效率并獲得合格鑄件。

2.3密封結構的設計

為了獲得低于500pa的高真空度，以獲得更好的鑄件力學性能，高真空壓鑄模具需要設計密封結構。密封圈是普遍使用的一種密封方式。模具的密封設置，在很大程度上給模具的設計、制造以及壓鑄生產帶來了難度。如根據不同鑄件的結構，模具需要設置抽芯，因此密封除了動定模這個大分型面之外，在抽芯結構上也需要進行密封結構設計。密封條是易損件，在壓鑄生產過程中，需要實時進行監控，防止因密封條損壞影響鑄件質量。

料筒的密封也同樣關鍵。目前均有特殊的沖頭設計來保證冷室壓鑄件的料筒密封，見圖６。真空閥的類型、控制系統、真空度的監控方式直接影響了壓鑄生產的穩定性。真空閥目前主要分為機械閥和液壓／氣動真空閥，見圖７。機械閥有著結構簡單、控制系統成本低、容易清理等優點，但是其具有排氣量不大、容易堵塞、閥成本高等缺點。液壓／氣動閥有比較大的排氣面積（大至400mm2）、不易堵塞等優點，但其控制系統要求高，需要在模具上設計油缸等，因此根據不同的客戶及產品需求可以進行相應的調整。

3、結語

寧波合力自2012年開始進行高真空壓鑄模具開發制造以來，不斷的深化技術研發，最終獲得合格的高真空鋁鎂合金結構件壓鑄模具。
