模架結構設計之動定模座板設計
發布日期：2014-09-11
瀏覽次數：6510
1．定模座板設計
定模座板與定模套板構成壓鑄模定模部分的模體。由于定模座板與壓鑄機上的定模安裝板貼緊，一般不作強度計算，其厚度根據壓鑄機型號在表9.9中選取。
|
壓鑄機型號 |
尺寸代號 |
|||||
|
AxB |
H |
D |
H |
L |
||
|
最 大 |
最 小 |
|||||
|
J113 |
240330 |
200300 |
15~20 |
Ø65+0.030 |
10+0.022 |
50~55 |
|
J116 |
260450 |
240230 |
Ø70+0.030 |
8+0.022 |
55~60 |
|
|
J1113 |
450450 |
300300 |
20~30 |
Ø110+0.035 |
10+0.022 |
70~90 |
|
J1113A |
450450 |
300300 |
||||
|
J1113B |
410410 |
260260 |
||||
|
J1125 |
510410 |
360320 |
30~40 |
12+0.027 |
||
|
J1125A |
510410 |
360320 |
||||
|
J1140 |
760660 |
530480 |
40~50 |
Ø150+0.040 |
15+0.027 |
100~120 |
|
J1163 |
900800 |
660480 |
45~60 |
Ø180+0.040 |
25+0.033 |
135~150 |
|
J1512 |
600350 |
250250 |
25~35 |
Ø55+0.030 |
15+0.027 |
_ |
|
J1513 |
410410 |
260260 |
25~35 |
|||
|
J2213 |
260260 |
200200 |
20~35 |
Ø28 |
10 |
_ |
|
J2113 |
410410 |
260260 |
25~35 |
Ø55+0.030 |
15+0.027 |
_ |
注：1、尺寸A×B指模板中心與壓鑄機定模板中心重合時的數據
2、定模座板與定模套板的鏈接螺釘，當用在小于J1512型的壓鑄機時，不少于6個，大于J1512型時，不少于8個
定模座板上的孔D(見表9.9)是壓鑄模在壓鑄機上安裝時的定位孔，澆口套安放在此。安裝模具時，壓鑄機壓室端面或噴嘴端面與模具上的澆口套端面相吻合，設計時要精確計算模具上澆口套與壓室或噴嘴之間的配合尺寸。
定模座板上要留出安裝壓板或緊固螺釘?shù)奈恢?表9.9圖中雙點劃線到輪廓線的距離，取30～60 mm)�？梢匝刈逅闹芰舫鑫恢茫部梢栽谙鄬Φ膬蛇吜舫鑫恢�，以便將定模壓緊固定在壓鑄機上，雙點劃線處可以是定模座板的外形尺寸。當定模套板上安裝鑲塊的孔是盲孔，即以定模套板替代定模座板時，仍然需要留出安裝壓板或緊固螺釘?shù)奈恢谩?/span>
2．動模座板、墊塊的設計
動模座的動模安裝板上。墊塊的兩端在壓鑄生產過程中承受壓鑄機的鎖模力，在推出鑄件時又承受較大的推出反力，因此墊塊與動模模板的緊固形式必須穩固可靠。在模體較小的情況下墊板與墊塊一起構成模座。模座與動模套板、動模支承板及推出機構組成壓鑄模動模部分模體。墊塊是支承模體承受機器壓力的構件。墊塊的一端與動模的支承板相連，另一端則緊固在壓鑄機塊還可以用來調整模具的總厚度，滿足最小壓鑄模厚度(壓鑄機的參數)的要求。墊塊還應滿足推出機構和推出行程的要求。
模座的基本形式有角架式、積木式和整體式三種。
角架式模座結構簡單、制造方便、質量輕、節省材料，適用于小型模具(見圖9.28(a))。
積木式模座由墊塊和動模座板組合而成，使用較普遍，適用于中小型模具(見圖9.28(b))。
整體式模座是整體鑄出的，強度、剛度都較高，適用于大中型模具(見圖9.28(c))。

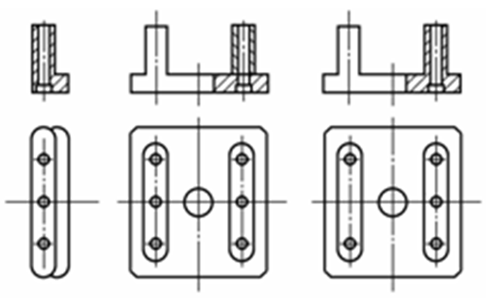

（a）角架式模座 （b）積木式模座 （c）整體式模座
圖9.28 幾種常用的模座形式
