模架的基本形式有多種，如不通孔模架、通孔模架、推出機構為卸料板的模架、帶有抽芯機構的模架、設置斜滑塊的模架、臥式壓鑄機常用中心澆道模架等。

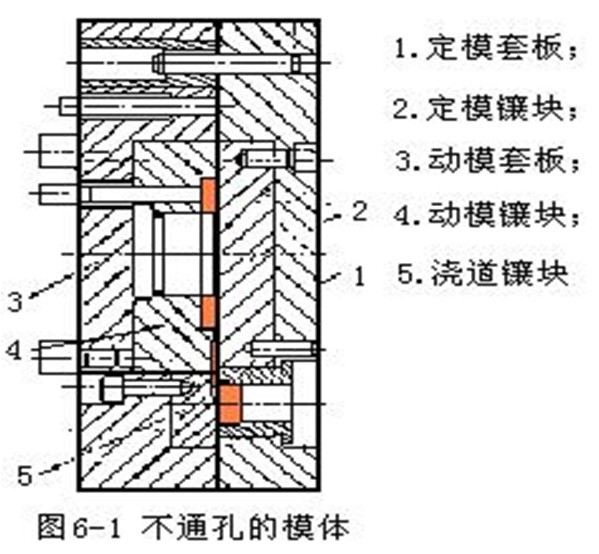

（1）不通孔的模架

組成零件少，結構緊湊

動、定模分別由動、定模套板3和1單體形成，定模鑲塊2和動模鑲塊4及澆道鑲塊5用螺釘緊固在模體上

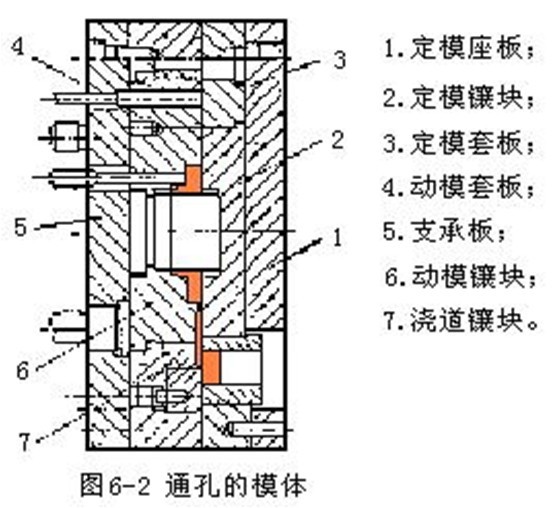

（2）通孔模架

加工工藝性好，但設計時應注意支撐板的強度，防止鑲塊受反壓力時變形，影響鑄件尺寸和精度，多腔模和組合鑲塊的模具大多采用這種模架。

動、定模架分別由動、定模套板4和3、支承板5、定模座板1所組成，鑲塊2、6、7固定在套板內，由支承板、定模座板壓緊

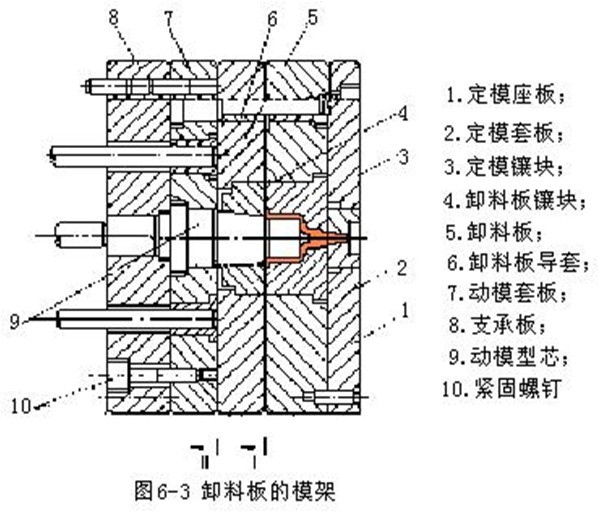

（3）推出機構為卸料板的模架

在鑄件需要側向抽芯時，可以把抽芯機構的導滑部分設置在卸料板上，當卸料板鑲塊上設有型芯時，可增設推桿，組成二次推出機構。

動模模架由卸料板5，動模套板7，支承板8等組成，動模型芯9固定在動模套板7上，卸料板鑲塊4固定在卸料板5上，卸料板由卸料板導套6導向滑動。開模后，推桿將Ⅱ—Ⅱ分型面推開，通過卸料板推出鑄件。

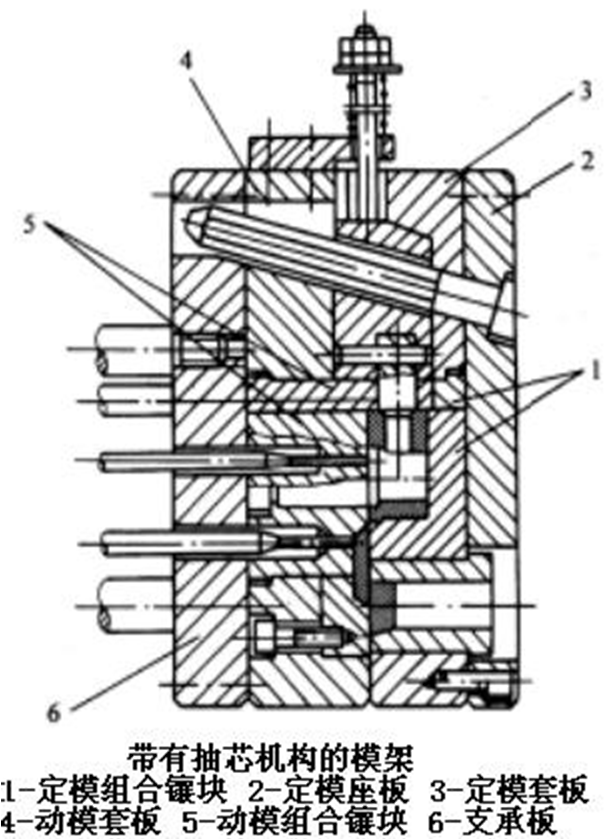

（4）帶有抽芯機構的模架

型腔布置的數量受鑄件的抽芯數量、位置和抽芯方向的限制。

動、定模模架分別由動、定模套板4和3、定模座板2、支承板6組成，定、動模組合鑲塊1、5固定在套板內，由座板、支承板壓緊。動、定模模架上設有抽芯機構各元件。

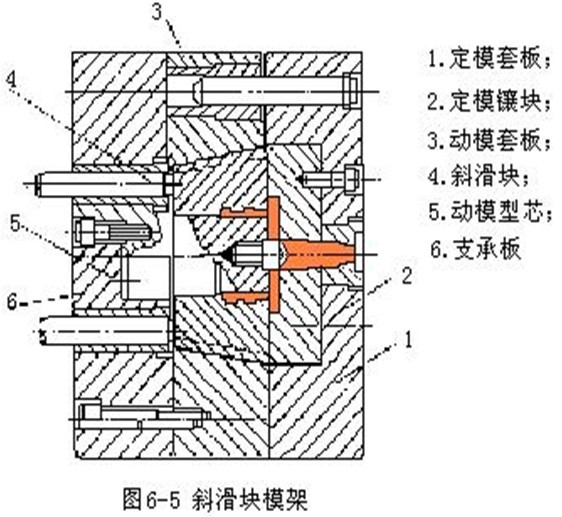

（5）設置斜滑塊的模架

適用于鑄件側面有較淺凹槽或孔及外形阻礙出模的模具。

動模模架由動模套板3、支撐板6等組成，動模型芯5采用不通孔的形式固定在支承板上，在斜滑塊4上形成型腔，推出鑄件時同時完成抽芯動作。

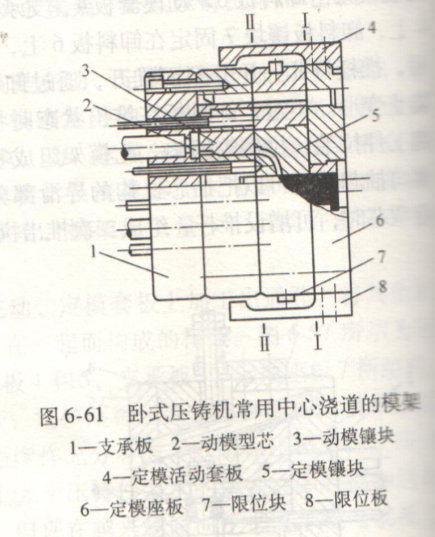

（6）臥式壓鑄機常用中心澆道模架

臥式壓鑄機常用中心澆道模架如下圖所示。圖中，定模模架由定模座板6、定�；顒犹装�4、限位板8和7組成，開模時，靠鑄件對動模型芯2的包緊力、壓射沖頭送料的推力，定模活動套板4和余料一起隨動模運動，打開I-I分型面，繼續開模至限位板8與限位塊7相接觸時，阻止定�；顒犹装�4的移動而拉斷余料（或采用其他切料機構切斷余料），Ⅱ-Ⅱ分型面打開，最后推出機構將鑄件從型芯上推出。當定�；顒犹装逯亓枯^大時應加設導滑支撐裝置。
